1、本設備設計、制造、檢驗、試驗和包裝等均應符合現(xiàn)行國家標準、行業(yè)標準及其它有關標準。
2、內襯陶瓷管的設備性能應滿足2×1000MW火力發(fā)電機組制粉系統(tǒng)送粉管道管件的設計、使用要求。
3、內襯陶瓷管的設計、制造及技術性能、化學成分、物理性能及包裝運輸符合中華人民共和國電力行業(yè)標準DL/T680-2015《電力行業(yè)耐磨管道技術條件》。
4、內襯陶瓷管的設計應滿足防磨、抗震、防脫落、防積粉、可焊性好、運行阻力小，具有防腐防結垢等綜合性能。
5、內襯陶瓷管內外表面應平整光潔，無毛刺、毛邊、多肉或缺肉，無裂紋、疏松、氣孔或氣泡，涂漆應均勻一致。
6、內襯陶瓷管過渡圓滑、表面光滑平整，高差＜1mm。
7、內襯陶瓷管具有良好的熱穩(wěn)定性，保證能夠長期正常運行。
8、內襯陶瓷管的各接口尺寸、安裝尺寸等應完全符合尺寸要求。管道的連接方式采用手工電弧焊焊接，投標方對管道焊接面進行焊接工藝處理，并按要求打好坡口，以滿足現(xiàn)場手工電弧焊焊接。產品現(xiàn)場焊接無特殊要求，以保證產品在現(xiàn)場常溫焊接時焊接性能良好。對接焊縫保證不出現(xiàn)裂紋、氣孔、挫疤等瑕疵。貼陶瓷片內壁光滑過渡，陶瓷片整體形成光滑面。

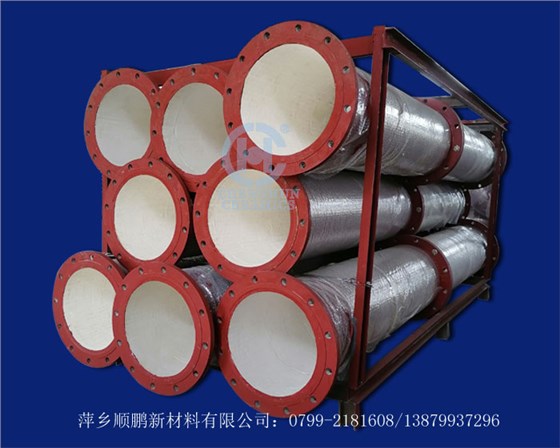

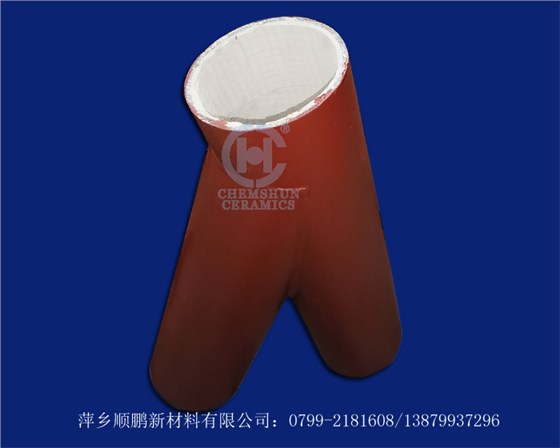

10、管道內襯氧化鋁陶瓷片，陶瓷片厚度≥5.0㎜，內襯層厚度偏差≤＋0.5㎜。粘貼后的管件與未粘貼的直管應連接、過渡良好。
11、所采用的氧化鋁陶瓷，具有高密度、密度分布均勻、晶體結構致密、力學性能和耐磨性能優(yōu)異等特點，其品質指標如下：
耐磨陶瓷貼片材質：AL203含量≥95％
陶瓷貼片材料洛氏硬度： ≥HRC55
抗壓強度≥ 850MPa
斷裂韌性≥ 4.8 MPa
抗彎強度≥ 290 MPa
膠粘結面抗拉強度≥24.2 MPa
膠粘結面剪切強度≥7.08 MPa
陶瓷貼片耐磨壽命：≥20000h
13、耐磨陶瓷片裝貼緊密貼緊管內壁、且拱形成圈，陶瓷片裝貼平整并盡可能形成光滑面。每相鄰的陶瓷片的高低差小于0.6㎜，陶瓷片的拼接處的間隙不得大于0.8㎜。
14、陶瓷片拼接處間隙內壁用進口耐高溫膠泥緊密填充，膠泥耐溫：≥1100℃。膠泥應具有良好的抗拉強度和優(yōu)異的剪切強度。
15、內襯陶瓷管要考慮有起吊裝置；要有足夠的強度和剛性，不會因為起吊時局部受力發(fā)生管道變形和陶瓷片碎裂、脫落。
